MFD Messwerterfassung in Druckrichtung

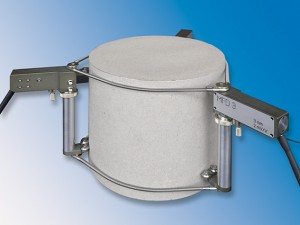

Das Längenänderungsmesssystem MFD dient zur Bestimmung der Druckfestigkeit (ASTM D-2938) bzw. des Elastizitätsmoduls (ASTM D-3148) intakter zylindrischer oder quadratischer Gesteinsproben bei einachsiger Druckbelastung. Der Einsatz erfolgt doppelseitig , wie die vordere Abbildung zeigt, dreiseitig oder auch vierseitig. Zur automatischen Mittelwertbildung sind die Messbrücken der einzelnen Messwertaufnehmer parallel geschaltet.
Besonderheiten:
- Genauigkeitsklasse 0,5 (EN ISO 9513)
- 3 mm Messweg
- Betätigungskraft 10-60 cN
- Durch die Spannvorrichtung ergibt sich eine einfache und symmetrische Anordnung
- Kombinierbar mit MFU 4 für die Umfangsmessung
Mögliche Versionen:
- MFD 2 für quadratische oder zylindrische Proben
- MFD 3 für zylindrische Proben
- MFD 4 für quadratische oder zylindrische Proben
Bitte entnehmen sie weitere Details den technischen Unterlagen:
